A műanyag extrudáló és kompaundáló iparágakban az extruder teljesítménye közvetlenül befolyásolja a termelés hatékonyságát, az anyagminőséget és a működési költségeket. Míg sokan magára a csavartervezésre vagy az extrudáló gépre összpontosítanak, aSzegmens ikercsavaros hordóaz egyik kulcsfontosságú összetevő, amely meghatározza a feldolgozás stabilitását és rugalmasságát.
A hagyományos egyrészes hordóktól eltérően a szegmentált ikercsavaros hordók olyan moduláris felépítést használnak, amely lehetővé teszi az egyes hordórészek cseréjét, testreszabását vagy átrendezését a különböző feldolgozási követelményeknek megfelelően. Ez a kialakítás egyre fontosabbá vált a műszaki műanyagokat, töltött anyagokat, mesterkeverék-gyártást és nagy teljesítményű polimerfeldolgozást érintő alkalmazásokban.

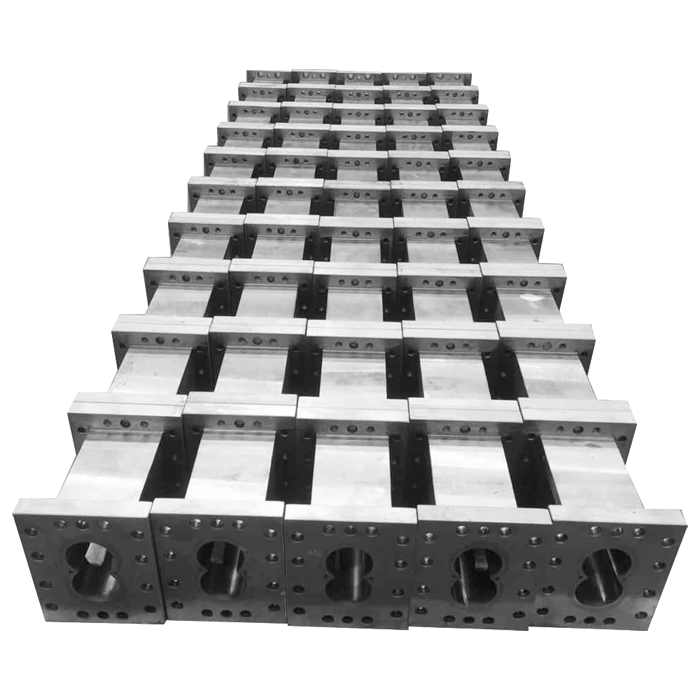

Mi az a szegmenses ikercsavaros hordó?
A Segment Twin Screw Barrel egy moduláris hordórendszer, amelyet együtt forgó vagy ellentétes forgású ikercsigás extruderekben használnak.
Ahelyett, hogy a hordót egy teljes darabként gyártanák, a hordót több független részre osztják. Minden szegmens különböző funkciókat hajthat végre, például:
Etetés
Olvadás
Keverés
Szellőztetés
Reakció feldolgozás
Nyomásnövelés
Egy tipikus szegmentált ikercsavaros hordó a következőket tartalmazza:
| Összetevő |
Funkció |
| Hordó szegmens |
Feldolgozó kamrát biztosít az anyagáramláshoz |
| Fűtő/hűtő csatorna |
Szabályozza a feldolgozási hőmérsékletet |
| Kopásálló bélés |
Növeli az élettartamot koptató körülmények között |
| Csatlakozó karima |
Lehetővé teszi több hordórész összeszerelését |
Ez a moduláris felépítés nagyobb szabadságot biztosít a gyártóknak az extrudálási folyamatok optimalizálására.
Miért használják széles körben a szegmentált ikercsavaros hordókat?
A modern műanyagfeldolgozás gyakran összetett anyagokat igényel.
Sok polimer különleges feldolgozási feltételeket igényel, mert tartalmazhat:
Üvegszálak
Ásványi töltőanyagok
Égésgátlók
Színes mesterkeverék
Újrahasznosított anyagok
Funkcionális adalékanyagok
Előfordulhat, hogy a rögzített hordó kialakítása nem biztosít elegendő rugalmasságot a különböző készítményekhez.
A szegmentált ikercsavaros hengerek lehetővé teszik a processzorok számára, hogy a gyártási igényeknek megfelelően állítsák be a gép konfigurációját.
A főbb előnyök közé tartozik:
Rugalmas feldolgozási konfiguráció
Könnyebb karbantartás
Csökkentett csereköltségek
Jobb alkalmazkodás a különböző anyagokhoz
Fokozott termelési hatékonyság
Ipari titok: A hordó konfigurációja megváltoztathatja az anyag teljesítményét
Az extrudálási feldolgozás során kevéssé ismert tény, hogy maga a hordó elrendezése befolyásolhatja a végső polimer tulajdonságait.
Különböző hordózónák szabályozhatják:
Olvadási viselkedés
Keverési intenzitás
Tartózkodási idő
Anyag diszperzió
Gáztalanító teljesítmény
Például:
Az erősebb keverőszakasz javíthatja az adalékanyag diszperzióját, de a túlzott nyírás növelheti az anyag lebomlását.
Ezért a mérnökök gondosan tervezik a hordókombinációkat a következők alapján:
Anyag jellemzői
Gyártási sebesség
Termékkövetelmények
Feldolgozási hőmérséklet
A henger nem egyszerűen egy védőburkolat a csavar körül; az anyagfeldolgozó rendszer aktív része.
A szegmenses ikercsavaros hordókhoz használt anyagok
Mivel az ikercsigás extrudálás gyakran magas hőmérséklettel, nyomással és súrlódással jár, a hengeres anyagok kiváló kopásállóságot igényelnek.
A gyakori anyagok a következők:
Nitridált acél
Általános extrudálási alkalmazásokhoz használják a következők miatt:
Jó keménység
Költséghatékonyság
Megbízható teljesítmény
Bimetall hordó
A bimetál hordó kopásálló ötvözetréteget használ a hordón belül.
Az előnyök közé tartozik:
Magasabb kopásállóság
Hosszabb működési élettartam
Töltött polimerekhez alkalmas
Speciális ötvözött anyagok
Erősen korrozív vagy koptató hatású alkalmazásokhoz speciális ötvözetek választhatók a következők javítására:
Korrózióállóság
Kopásállóság
Hőstabilitás
A gyártási folyamat a szegmenses ikercsavaros hordók mögött
A nagy teljesítményű hordó előállítása precíziós megmunkálást és anyagtechnológiát igényel.
Acél anyag előkészítése
A kiváló minőségű ötvözött acélt az alkalmazási követelményeknek megfelelően választják ki.
Precíziós megmunkálás
A belső furatnak meg kell tartania a pontos méreteket, hogy biztosítsa a megfelelő együttműködést:
Csavaros elemek
Hordószegmensek
Anyagok feldolgozása
Hőkezelés
A hőkezelés javítja a mechanikai tulajdonságokat és növeli az üzemi igénybevétellel szembeni ellenállást.
Felületkezelés
Speciális kezelések vagy ötvözetrétegek alkalmazhatók a következők javítására:
Kopásállóság
Korrózióállóság
Élettartam
Minőségellenőrzés
A tipikus ellenőrzések a következők:
Méretpontosság
Keménységvizsgálat
Belső felület vizsgálata
Nyomásvizsgálat
A szegmenses ikercsavaros hordók alkalmazásai
Műanyag kompaundálás
A szegmentált hordókat széles körben használják adalékanyagokat, töltőanyagokat vagy erősítőanyagokat tartalmazó módosított műanyagok előállítására.
Masterbatch gyártás
Támogatják a hatékony pigment diszperziót és az egyenletes keverést a színkeverék gyártás során.
Műszaki műanyagok feldolgozása
Olyan anyagok, mint:
PA
PC
ABS
POM
gyakran pontos hőmérséklet- és keverésszabályozást igényelnek.
Újrahasznosító ipar
A szegmentált hordós ikercsavaros rendszereket egyre gyakrabban használják újrahasznosított polimerek feldolgozására, mivel rugalmasak a különböző anyagviszonyok kezelésében.
A rejtett kihívás: a kopásállóságot és a feldolgozási hatékonyságot egyensúlyban kell tartani
A keményebb hordófelület nem mindig jelent jobb teljesítményt.
Az extrudálási alkalmazásoknál a gyártóknak egyensúlyba kell hozniuk:
Kopásállóság
Hőátadás hatékonysága
Megmunkálási pontosság
Költség
Például a rendkívül kopásálló anyagok növelhetik a gyártás nehézségeit és befolyásolhatják a hővezető képességet.
A legjobb hordó kialakítás a tényleges feldolgozási környezettől függ, nem pedig a legdrágább anyag felhasználásától.
A szegmenses ikercsavaros hordók jövőbeli trendjei
Hosszabb élettartamú anyagok
Új ötvözettechnológiákat fejlesztenek ki a következőkkel szembeni ellenállás javítására:
Kopás
Korrózió
Magas hőmérsékletű működés
Rugalmasabb moduláris kialakítások
A jövő extrudáló rendszerei továbbra is a könnyebb testreszabhatóság felé haladnak, lehetővé téve az új anyagokhoz és készítményekhez való gyorsabb alkalmazkodást.
Intelligens felügyeleti technológia
A fejlett extrudáló rendszerek érzékelőket integrálhatnak a következők figyelésére:
Hőmérsékletváltozások
Viselési feltételek
A feldolgozás stabilitása
Ez segít csökkenteni a váratlan állásidőt és javítani a termelésirányítást.
