Fröccsöntő csavaros hordók: A modern műanyaggyártás szíve

A műanyagfeldolgozás során kevés alkatrész olyan kritikus – és olyan gyakran figyelmen kívül hagyott –, mint afröccsöntő csavaros hordó. Ez a precíziós tervezésű összeállítás többre képes, mint az anyag mozgatása; megolvad, keveredik, és biztosítja a minden nap használt műanyag alkatrész alapját. Mivel az iparágak nagyobb pontosságot, gyorsabb ciklusokat és fenntarthatóbb működést követelnek, a csavarhordó technológia csendes, de jelentős fejlődésen megy keresztül.

A csavaros hordó alapvető funkciója

Minden fröccsöntő gép egy egyszerű elven működik: a szilárd műanyag pelleteket homogén olvadt folyadékká alakítsa, majd ezt a folyadékot egy formába fecskendezze. A csavarhenger ezt három egymást követő fázisban – képlékenyítés, felhalmozódás és befecskendezés – teszi lehetővé, miközben ellenáll akár 2500 bar nyomásnak is.

Egyszerűen fogalmazva: ha acsavaros hordóa gép szíve, kialakítása meghatározza az egész működés állapotát.

Aki fröccsöntéssel foglalkozik, tudja ezt: a csavarhenger a gép „gyomra” – a műanyag betáplálása, és az, hogy megfelelően „emésztődik” és egyenletesen jön-e ki, teljesen ezen az alkatrészen múlik. Egy jó csavaros hordókészletnek köszönhetően a gép éveken át zökkenőmentesen működik, komolyabb problémák nélkül. Ha azonban nem a megfelelőt választja, vagy elhanyagolja a karbantartást, a legjobb esetben hibás termékeket, legrosszabb esetben pedig a gyártósor teljes leállását láthatja – és a veszteség nem csak a cserealkatrészek költsége, hanem az értékes átfutási idő és az ügyfelek bizalma is.

Miért olyan "kényesek" a csavaros hordók?

A csavaros hordók a gyártás legnehezebb körülményei között működnek:

• Magas hőmérséklet: A hordók hőmérséklete általában 150°C és 400°C között van, a feldolgozott anyagtól függően
• Magas nyomások: A befecskendezési nyomás elérheti az 1500–2500 bar-t – ez egy kis autó súlyához hasonlítható, amely egy körömnyi területet nyom le.
• Erős kopás: Az üvegszállal, ásványi töltőanyagokkal vagy égésgátló anyagokkal megerősített anyagok erősen koptató hatásúak a csavaros és hordófelületeken – például a csiszolópapír folyamatosan dörzsöli a fémet
• Korróziós kockázatok: Az olyan anyagok, mint a PVC és a POM magas hőmérsékleten korrozív gázokat bocsáthatnak ki, ami vegyi támadást okozhat a hordó belső falán

Ilyen zord munkakörülmények között a csavarhenger az egyik leggyakrabban cserélt és a kiválasztás szempontjából legkritikusabb fogyóeszköz bármely fröccsöntőgépen.

Hogyan készülnek a csavaros hordók?

Egy csavaros hordó egyszerűnek tűnhet, de a gyártási folyamata rendkívül kifinomult.

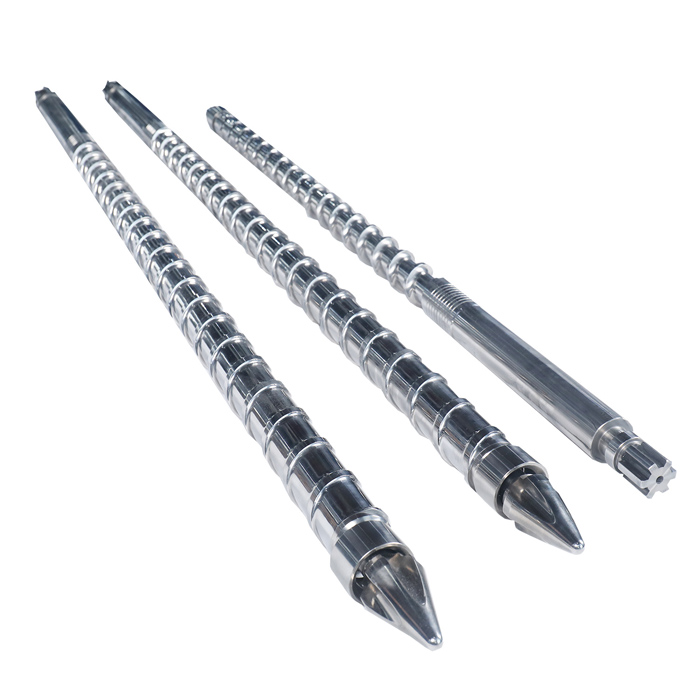

Csavargyártás

A csavarokat általában nitridált acélból vagy porkohászati ​​gyorsacélból készítik, precíziós esztergálással és marással formálják, majd nitridálással vagy bevonatkezeléssel edzik a felület keménységének és kopásállóságának javítása érdekében. A felsőbb kategóriás csavarok keményfém vagy króm-nikkel ötvözet bevonattal vannak bevonva, így akár HV 1200–1400 (Vickers-keménység) keménységet érnek el – ez több mint kétszer olyan kemény, mint a hagyományos nitridált csavarok.

Hordó gyártás

A főbb hordótechnológia a bimetál centrifugális öntés – egy kopás- és korrózióálló ötvözetréteget (körülbelül 1,5–2,5 mm vastag) centrifugálisan öntenek a szabványos acélcső belső falára. Ez a réteg elérheti a HRC 58–64 (Rockwell-keménység) értéket, ami lényegesen hosszabb élettartamot biztosít, mint a szabványos hordók. Bár drágábbak, az ilyen típusú hordók elengedhetetlenek üveggel töltött vagy erősen koptató anyagok feldolgozásakor.

Hogyan válasszuk ki a megfelelő csavart? Három aranyszabály

Sok vásárló megkérdezi, hogy „melyikcsavaros hordóa legjobb", de a tapasztalt technikusok elmondják: nincs egyetlen legjobb lehetőség – csak az, amelyik megfelel az Ön igényeinek. Kövesse az alábbi három gyakorlati szabályt:

1. szabály: Illessze a csavart az anyagához

2. szabály: Egyezzen meg a gépparamétereket

Ne csak magát a csavart nézze – győződjön meg arról, hogy a befecskendezési kapacitás és a hossz-átmérő arány (L/D) kompatibilis a gépével.

L/D arány: A csavar tényleges hosszának és átmérőjének aránya. A tipikus tartomány 18:1 és 25:1 között van. A magasabb arányok javítják az igényes anyagok lágyítási minőségét, de növelik az olvadék tartózkodási idejét és a nyírási hőt is – a hőérzékeny anyagok leromolhatnak.

Tömörítési arány: A térfogatváltozási arány a csavar adagolási, összenyomási és adagolási zónái között. Az általános célú műanyagok általában 2,5:1 és 3,5:1 közötti arányt használnak; A PVC-nek és más hőérzékeny anyagoknak alacsonyabb kompressziós arányra van szükségük a nyírómelegedés csökkentése érdekében.

Gyakorlati tipp: Ha kétségei vannak, ellenőrizze a gép eredeti kézikönyvét, vagy kérdezze meg közvetlenül a berendezés gyártóját – ők ismerik a legjobban a gépeiket, és a legmegbízhatóbb egyeztetési tanácsokat tudják adni.

3. szabály: Nézze meg a teljes költséget, ne csak a beszerzési árat

A csavaros hordókészletek ára néhány ezertől több tízezer dollárig terjed. A tapasztalt vásárlók azonban a gyártott alkatrészenkénti költséget nézik. Egy olcsóbb csavar, amely három hónap alatt elhasználódik, valójában többe kerülhet, mint egy több mint egy évig tartó prémium csavar – mivel a leállási idő és a cserére fordított munkaerő gyakran meghaladja az árkülönbséget.

Napi karbantartás: Öt „ne”

Még a legjobb csavaros hordó is korán meghibásodik megfelelő karbantartás nélkül. Íme öt gyakorlati tipp tapasztalt technikusoktól:

1. Ne kezdje hidegen. Mindig alaposan melegítse elő a gép elindítása előtt. Ha elérte a beállított hőmérsékletet, tartsa 15-20 percig, hogy a csavar és a henger egyenletesen táguljon. Ha hideg géppel kezdi, az egyenetlen hőtágulás miatt a csavar beszorulhat a henger belsejébe – ez pedig teljes lebontást jelent.

2. Ne hagyja ki az anyagok szárítását. A higroszkópos anyagokat, mint a PA és a PET, feldolgozás előtt meg kell szárítani a meghatározott nedvességtartalomig. A magas hőmérsékletű nedvesség a csavar és a henger hidrolitikus korrózióját okozza – nem látható, hogy ez megtörténik, de a károsodás idővel felhalmozódik.

3. Ne felejtse el ellenőrizni a visszacsapó szelepet. A visszacsapó szelep (ellenőrző gyűrű) a csavarszerelvény leggyorsabban kopó része. Rendszeresen ellenőrizze, és ha elhasználódott, cserélje ki. Ha nem záródik megfelelően, az anyag visszaszivárog az injektálás során, ami inkonzisztens lövési súlyokat és növekvő selejtezési arányt okoz.

4. Ne hagyja, hogy a csavar kiürüljön. Ha a tartályból kifogy az anyag, azonnal állítsa le a gépet, vagy azonnal töltse fel. Ha a csavart üresen futtatja a henger belsejében, az fém-fém érintkezést jelent – ​​néhány alkalom után a csavar és a henger tönkremegy.

5. Leállítás közben ne hagyja ki a rozsdavédelmet. Hosszabb állásidő esetén (például ünnepi bezárások esetén) mindig tisztítsa meg a hordót tisztítószerrel, például PP-vel vagy PE-vel, majd tömítés előtt kenje be a rozsdagátló olajat. Ellenkező esetben indításkor rozsdát fog találni a hordó belső falán – és termékei tele lesznek fekete foltokkal. Egyszerűen nem éri meg a fáradságot.

Mikor van itt az ideje, hogy kicserélje a csavaros hordót?

Figyelje ezeket a figyelmeztető jeleket – ezek azt jelzik, hogy ideje megfontolni a cserét:

Inkonzisztens alkatrészsúlyok: Az alkatrészek súlya jelentősen eltér ugyanazon beállítások és forma mellett

Fekete foltok vagy sárga csíkok az alkatrészeken: Az anyag lebomlik a henger belsejében – gyakran a csavarkopás miatti túlzott nyíróhő jele

Csökkentett teljesítmény: kevesebb anyagkibocsátás azonos csavarsebesség mellett – azt jelenti, hogy a csavar elhasználódott és kevésbé hatékony

A befecskendezési nyomás rendellenesen növekszik: magasabb nyomás szükséges az azonos befecskendezési sebesség eléréséhez – a hordó kopását vagy a megnövekedett csavarhézagot jelzi

Ha ezek közül bármelyiket észleli, a lehető leghamarabb ütemezze be az ellenőrzést vagy a cserét. A teljes meghibásodásig várni sokkal drágább, mint a proaktív csere.
